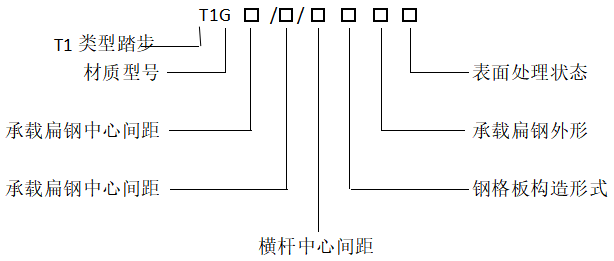

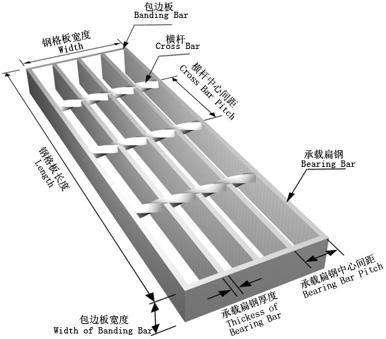

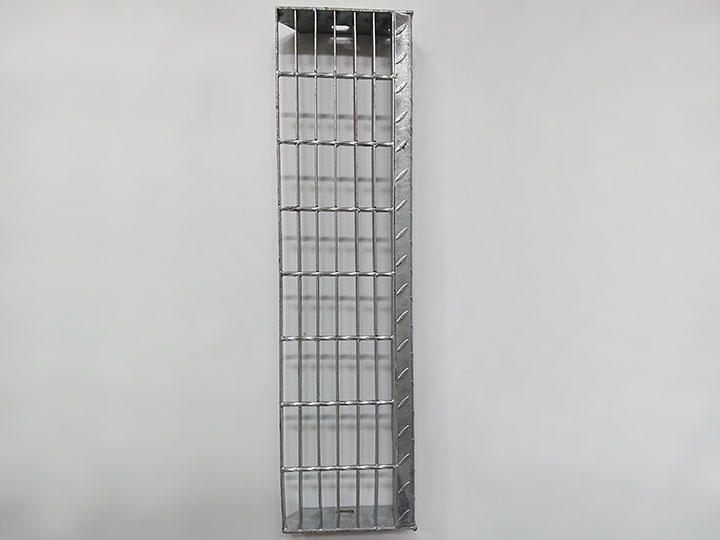

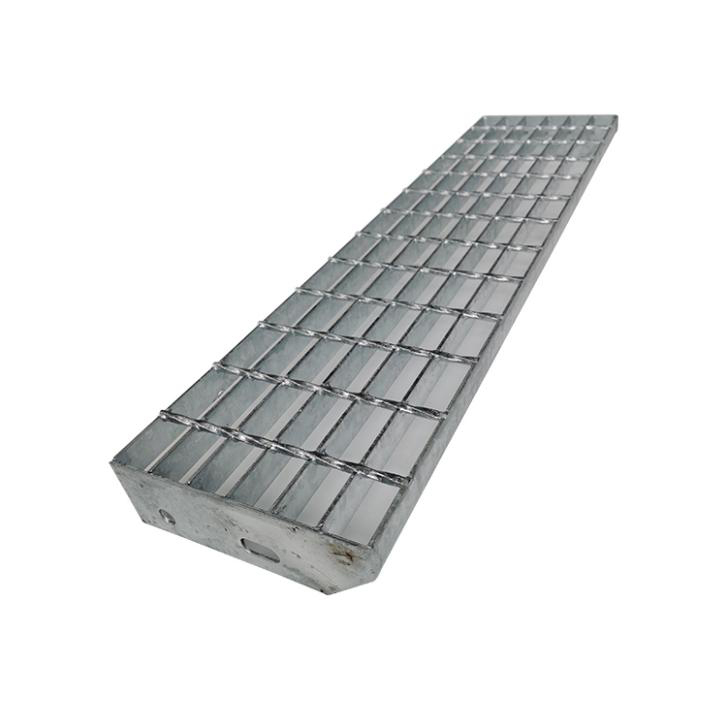

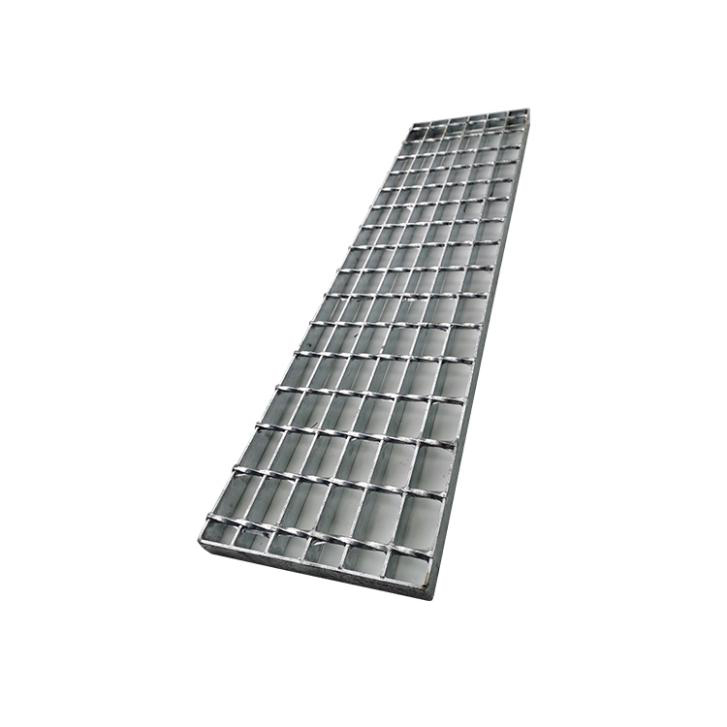

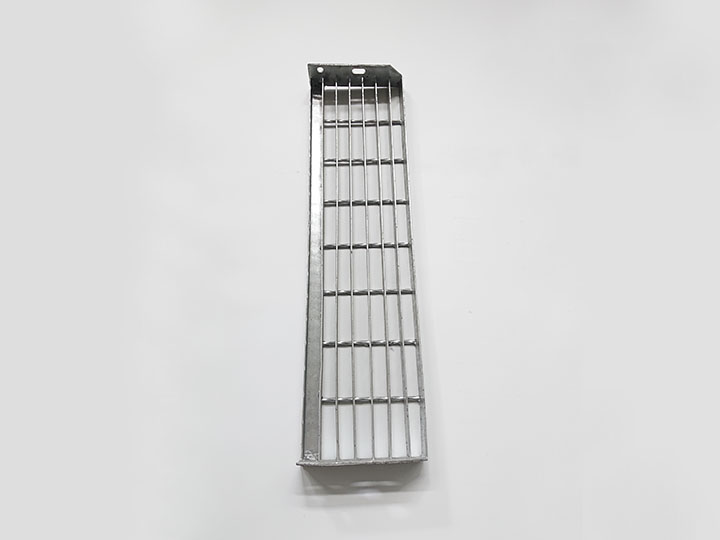

3、踏步板補充說明圖



       材質類型：G為碳鋼
                         BG為不銹鋼
       橫桿間距：100mm（中心間距）
                         50mm（中心間距）
       橫桿尺寸：常用6×6扭絞方鋼
                         小規格鋼格板采用5×5扭絞方鋼
                         不銹鋼常用φ5mm圓鋼
       扁鋼尺寸：常用20×3mm至75×6mm等多種規格
       扁鋼間距：系列1 30mm（中心間距）
                         系列2 40mm（中心間距）
                         系列3 60mm（中心間距）
       扁鋼類型：P為普通平面型（可略寫）

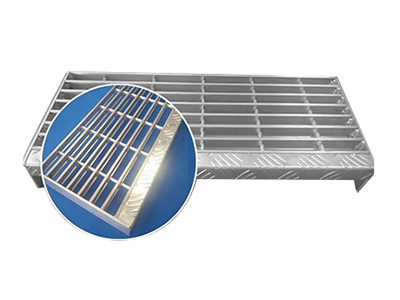

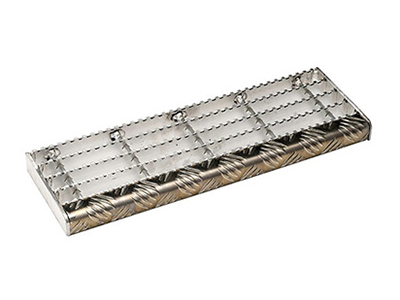

                         S為加強防滑的齒型
       表面處理：G為熱浸鋅
                         U為表面不處理（可略寫）
       舉例：T1G253/30/100PG以上規格是采用25×3普通平面型扁鋼，扁鋼間距為30mm，橫桿間距為100的熱鍍鋅T1`踏步板。

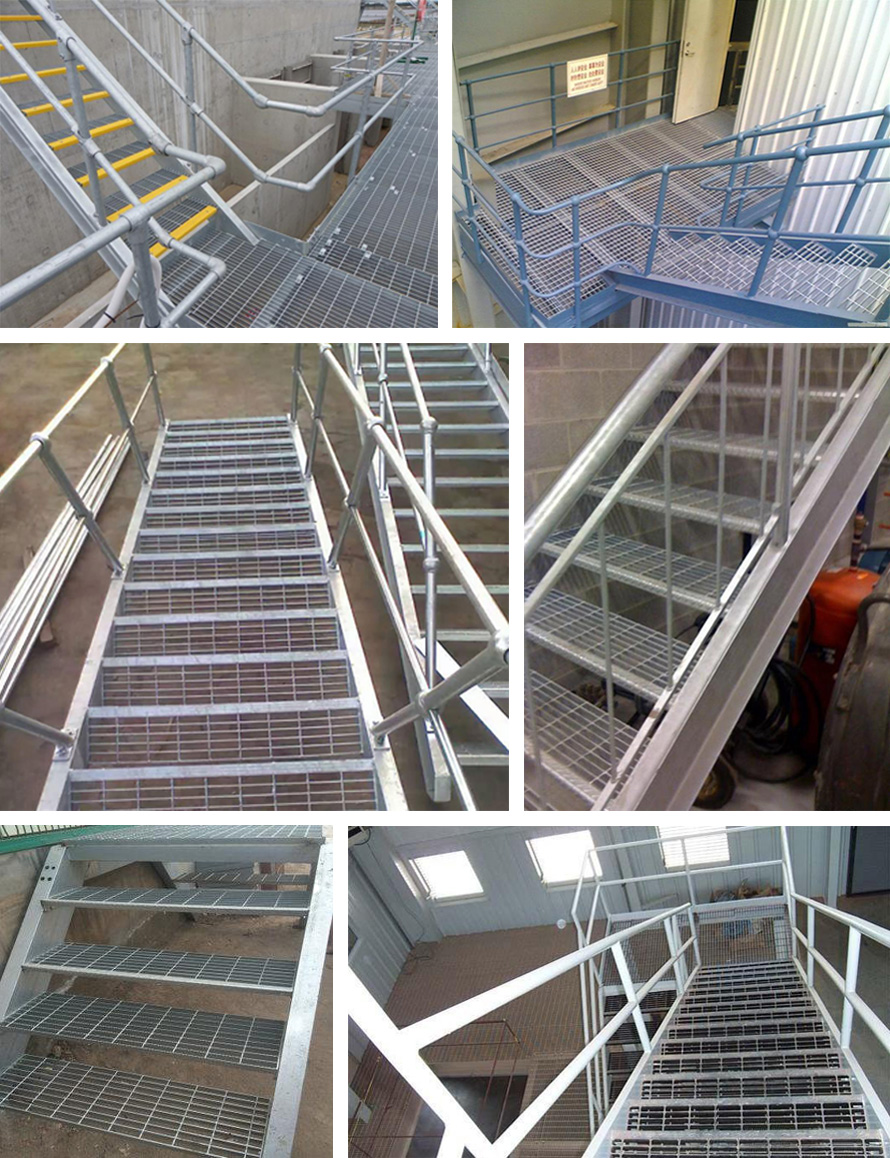

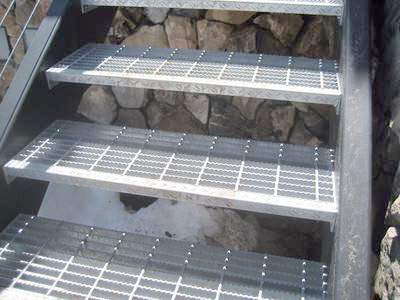

6、踏步板常規尺寸及說明
       （1）常用樓梯寬度為700mm，800mm，900mm；寬度為600mm，寬度不宜大于1200mm。
       （2）對于單人通過的樓梯，其兩斜梁或護欄之間的寬度應不小于600mm。
       （3）當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到1200mm。
       （4）踏步板采用鋼格板制作，鋼格板型號可根據附錄E來選用。
       （5）樓梯踏步的突沿處應能承受1.5KN的荷載，當寬度不大于1200mm，該荷載作用在100mm×100mm面積上；當寬度大于1200mm，在每對稱的600mm處加荷載1.5KN，樓梯踏步板的撓度應不超過跨距的1/500。
       （6）樓梯踏板和梯段平臺應具有良好的防滑性能。
       （7）相鄰的上下兩塊樓梯踏步板的垂直投影的塔接部分應不小于10mm。

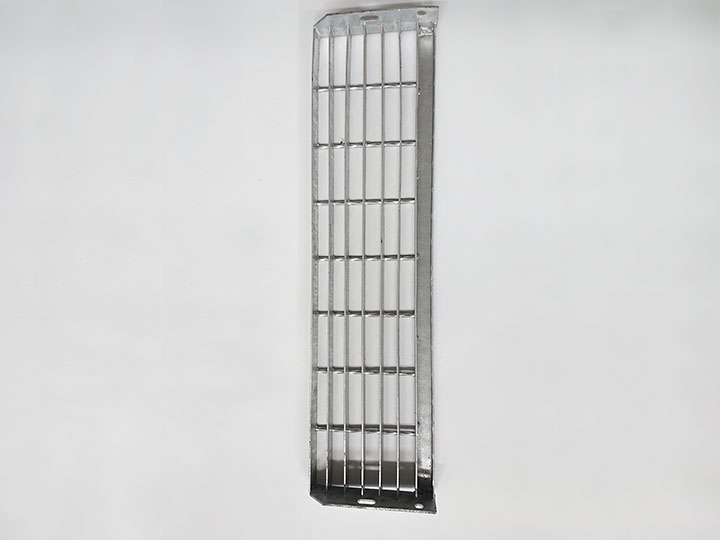

       （8）踏步板與樓梯的鏈接采用焊接或螺栓固定，見圖A.1。采用螺栓固定時，螺栓規格不得小于M10。

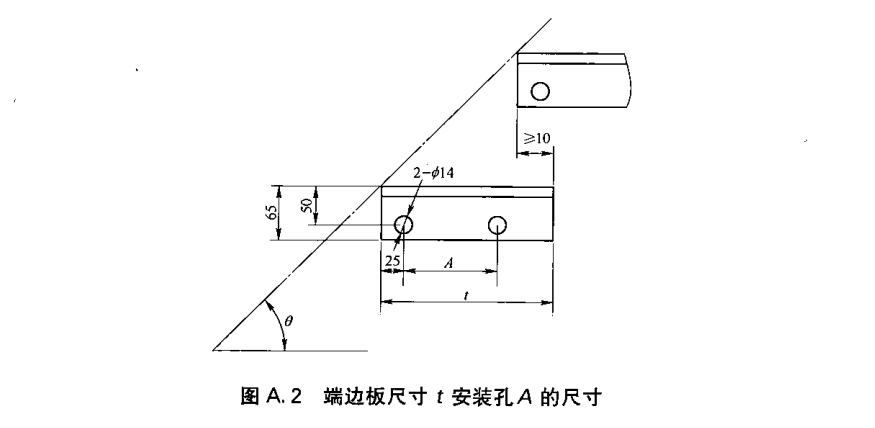

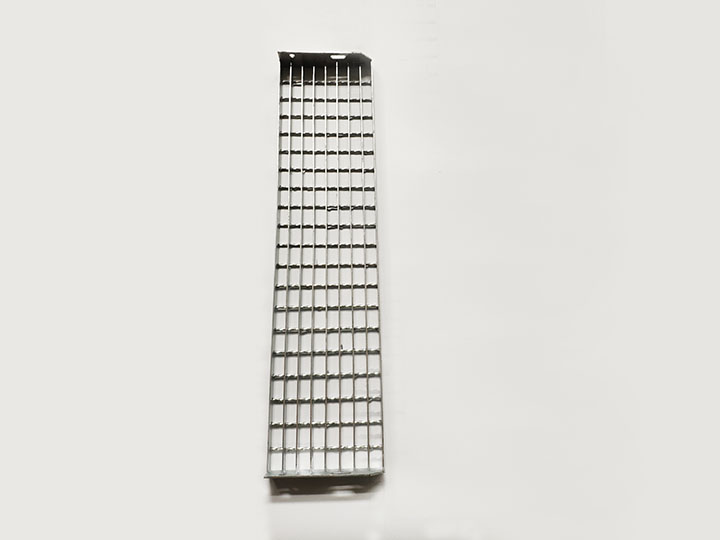

       （9）踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖A.2及表A.1。
       注：安裝孔也可選用25×14的長圓孔，以便安裝。
